| 厂商名称 | 产品名称 | 产品订货号 | 货期（周） | 产品价格 |
|---|---|---|---|---|
| 日本HIOKI | 功率分析仪 | A903331 | 洽询 | 洽询 |
产品特点
实现最高±0.1%的高精度
所有量程统一精度，即便改变量程也保证±0.1%
完善马达分析功能（对应电相角测量，矢量控制）
高速谐波分析功能(50 ms 数据更新率)
变频器干扰分析（FFT功能）
通过钳式传感器轻松测量变频器功率
主机无法单独测量。请按照测量目的选购不同的电流传感器和电压线。
技术指标
|
测量线 |
单相2线，单相3线，三相3线，三相4线，电压4ch，电流4ch，通道间绝缘 |
|
测量项目 |
电压 (U), 电流(I), 电压/电流峰值 (Upk/Ipk), 有功功率(P), 无功功率 (Q), 视在功率 (S), 功率因数(λ),相位角 (φ), 频率(f),电流累积(Ih), 功率累积(WP), 效率 (η),电压率/电流纹波率 (Urf/Irf) |
|
干扰测量 (FFT 算法处理): 电压/电流的RMS频谱 | |
|
附加功能（可选9791或9793安装在主机中） ：扭矩，转速，频率，转差率，或发动机输出 | |
|
谐波测量 |
输入： 4通道，同步频率范围： 0.5Hz到5kHz ， |
|
干扰测量 |
通道数: 1通道 (从CH1到CH4通道中选择1), |
|
测量量程 |
电压量程: 15/ 30/ 60/ 150/ 300/ 600/ 1500V |
|
电流量程: 当使用20A的额定传感器时... *400m/ *800m/ | |
|
取决于电压和电流组合的范围 | |
|
频率范围: 0.5Hz到5kHz | |
|
基本精度（45Hz～66Hz） |
电压： ±0.05% rdg. ±0.05% f.s. |
|
同步频率范围 |
0.5Hz 到 5kHz |
|
频段 |
DC, 0.5Hz 到 150kHz |
|
数据更新率 |
50ms ( 测量谐波，取决于同步频率小于45Hz时 ) |
|
显示刷新率 |
200ms (从内部数据更新率中独立，波形，FFT根据画面而定) |
|
数据保存时间间隔 |
关, 50m～500ms, 1～30s, 1～60分钟，15档切换 |
|
外部接口 |
LAN, USB ( 通讯/储存), RS-232C, CF卡, 同步控制 |
|
电源 |
100 到 240V AC, 50/60Hz, 140VA max. |
|
体积 重量 |
340mm 宽 × 170mm 高 × 157mm厚, 4.8kg |
|
附件 |
3390说明书× 1 ，3390-10说明书× 1，3390-10测量指南× 1 ，电源线× 1 ， USB线× 1 ， D - Sub用连接器× 1 （ 仅装备9792或9793时） ，彩色标签× 2 |
测量特性

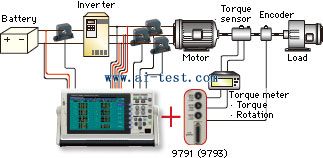

附加功能（可选）
·衡量一次和二次双方变频器（绩效评价马达和逆变器）
·评估新能源，如太阳能发电，风力发电和燃料电池
·针对最新的马达进行评估，分析的混合动力电动汽车、电动车等
|
输入通道数 |
3通道 CH A: 模拟 DC输入/频率输入 (扭矩信号输入) |
|
测量项目 |
电压，扭矩，转数，频率，转差率，马达功率 |
|
模拟 DC输入(CH A/ CH B) |
测量量程: ±1V/ ±5V/ ±10V |
|
频率输入(仅 CH A) |
有效振幅范围: ±5V peak |
|
脉冲输入(仅 CH B) |
检出电平: (Low) 0.5V以下, (High) 2.0V以上 |
|
脉冲输入(仅 CH Z) |
检出电平: (Low) 0.5V以下, (High) 2.0V以上 |
物理特性
|
|
A903334 |
马达测量选件 |
工厂装配选件，用户无法自行安装，装在主要单元中 |
|
|
A903335 |
D/A 输出选件 |
工厂装配选件，用户无法自行安装，装在主要单元中 |
|
|
A903333 |
马达测量& D/A输出选件 |
工厂装配选件，用户无法自行安装，装在主要单元中 |
|
|
AL905803 |
电压线 |
红、黑各， 3m 长，鳄鱼夹2个。 |
|
|
A903066 |
前端探头 |
红、黑各一根适用于接在电压线的尾端。 |
|
|
A903068 |
AC/DC 电流传感器 |
CAT III 1000 V, 额定电流AC/DC 200A, DC~500kHz 响应, 电线直径24 mm,线长 3 m |
|
|
A903067 |
AC/DC 电流传感器 |
CAT III 1000 V, 额定电流 AC/DC 50A, DC~ 1MHz 响应, 电线直径 24 mm, 线长3 m |
|
|
A903332 |
AC/DC 电流传感器 |
CAT III 1000V, 额定电流AC/DC 500A, DC~ 100kHz响应，电线直径 36mm，线长 3m |
|
|
AL807988 |
PC卡 2G |
PC卡转换器一并提供，容量 2GB |
|
|
AL807989 |
PC卡 1G |
PC卡转换器一并提供，容量 1GB |
|
|
AL807990 |
PC卡 512M |
PC卡转换器一并提供，容量 512MB |
|
|
AL905801 |
连接线 |
连接线两端均有绝缘 BNC连接器，可用于连接9791, 9793至输入。 1.7m长 |
|
|
A903120 |
连接线 |
用于同步, 1.5m长 |
|
|
A903037 |
LAN线 |
非交叉以太网线, 提供直连变成交叉的转换线, 5m 长 |
|
|
AL905804 |
携带箱 |
用于在运输途中保护3390的硬箱，带滑轮。 |
可选附件
持有证书
备注
产品规格列表
| 产品订货号 | 产品介绍 | 符合标准 | 最小订量 | 价格 | 货期 | 备注 |
| A903331 | 功率分析仪：测量线：单相2线，单相3线，三相3线，三相4线，电压4ch，电流4ch，通道间绝缘；测量项目：电压 (U), 电流(I), 电压/电流峰值 (Upk/Ipk), 有功功率(P), 无功功率 (Q), 视在功率 (S), 功率因数(λ),相位角 (φ), 频率(f),电流累积(Ih), 功率累积(WP), 效率 (η),电压率/电流纹波率 (Urf/Irf)；干扰测量 (FFT 算法处理): 电压/电流的RMS频谱；谐波测量（ RMS值，含有率，相位角，总畸变率，不平衡的因素）；附加功能（可选9791或9793安装在主机中） ：扭矩，转速，频率，转差率，或发动机输出；谐波测量：输入： 4通道，同步频率范围： 0.5Hz到5kHz；谐波分析次数：最大100以内；干扰测量：通道数: 1通道 (从CH1到CH4通道中选择1)；最大分析频率: 100k/ 50k/ 20k/ 10k/ 5k/ 2kHz；测量量程：电压量程: 15/ 30/ 60/ 150/ 300/ 600/ 1500V；电流量程: 当使用20A的额定传感器时... *400m/ *800m/ 2/ 4/ 8/ 20A (*当使用选件9277)；当使用200A的额定传感器时... 4/ 8/ 20/ 40/ 80/ 200A；当使用50A的额定传感器时... 1/ 2/ 5/ 10/ 20/ 50A；当使用500A的额定传感器时.. 10/ 20/ 50/ 100/ 200/ 500A；取决于电压和电流组合的范围；（功率范围： 6.0000W以2.2500MW ）；频率范围: 0.5Hz到5kHz；基本精度（45Hz～66Hz）：电压： ±0.05% rdg. ±0.05% f.s；电流： ±0.05% rdg. ±0.05% f.s. （和专用电流传感器组合精度）；有功功率： ±0.05% rdg. ±0.05% f.s. （和专用电流传感器组合精度）；※没有规定3390-10高精度型号和电流传感器高精度型号的分别的精度（高精度）；同步频率范围：0.5Hz 到 5kHz；频段：DC, 0.5Hz 到 150kHz；数据更新率：50ms ( 测量谐波，取决于同步频率小于45Hz时 )；显示刷新率：200ms (从内部数据更新率中独立，波形，FFT根据画面而定)；数据保存时间间隔：关, 50m～500ms, 1～30s, 1～60分钟，15档切换；外部接口：LAN, USB ( 通讯/储存), RS-232C, CF卡, 同步控制；电源：100 到 240V AC, 50/60Hz, 140VA max；体积 重量：340mm 宽 × 170mm 高 × 157mm厚, 4.8kg；附件：3390说明书× 1 ，3390-10说明书× 1，3390-10测量指南× 1 ，电源线× 1 ， USB线× 1 ， D - Sub用连接器× 1 （ 仅装备9792或9793时） ，彩色标签× 2；品牌：日本HIOKI | 1 | 洽询 | 洽询 | 备注 | |
| A903333 | 马达测量& D/A输出选件：工厂装配选件，用户无法自行安装，装在主要单元中；品牌：日本HIOKI | 1 | 26750 | 洽询 | 备注 | |
| A903334 | 马达测量选件：工厂装配选件，用户无法自行安装，装在主要单元中；品牌：日本HIOKI | 1 | 17830 | 洽询 | 备注 | |
| A903335 | D/A 输出选件：工厂装配选件，用户无法自行安装，装在主要单元中；品牌：日本HIOKI | 1 | 12260 | 洽询 | 备注 | |
| AL905803 | 电压线：红、黑各， 3m 长，鳄鱼夹2个；品牌：日本HIOKI | 1 | 260 | 洽询 | 备注 | |
| AL905804 | 携带箱：用于在运输途中保护3390的硬箱，带滑轮；品牌：日本HIOKI | 1 | 12260 | 洽询 | 备注 | |
| A903066 | 前端探头：红、黑各一根适用于接在电压线的尾端；品牌：日本HIOKI | 1 | 洽询 | 洽询 | 备注 |
