微差压变送器能测正压、负压和差压，最小量程可低至10Pa，最大量程高达50KPa。763采用电容原理技术，由不锈钢膜片与

固定电极构成一个电容，其值随压力变化而变。采用特殊设计的传感器敏感元件和独特的检测电路确保了产品良好

的温度性能和长期稳定性。

微差压变送器具有多种输出，如0-5V，0-10V，4-20mA，也可以特制为其它输出。763系列适用于35mm导轨安装，电路联接采

用5mm可插拔欧式接线端子，具有装拆简单快捷的特点。763还装有红色和绿色的发光管。绿色发光管的发光强度随着压力变

化而变，红色表示过载。这就可以使用户很直观地了解该传感器的工作状态。

微差压变送器以卓越的性价比，广泛应用于电厂风压监测，纺织机械，洁净工程，暖通空调，环境污染控制，医疗仪器及设

备，烘箱增压及炉膛风压控制，天然气、煤气管网监测和井下通风等领域。

适用领域

电厂风压监测

纺织机械

暖通空调

环境污染控制

洁净工程

医疗仪器及设备

烘箱增压及炉膛风压控制

天然气、煤气管网监测

矿山井下通风监测

主要特点

最低压力量程范围10Pa！

量程范围广，特定量程可选

100KPa大静压

LED压力状态灯显示

性能稳定可靠

正/负压端均能承受至少100kPa的过载

多种压力接口/输出形式/安装方式可选

DIN35mm导轨安装

欧式可插拔接线端子

误接线全保护

环保设计，符合RoHS标准

性能参数 标准 特选 特选

精度RSS*(恒温下) ±0.8％FS ±0.4％FS ±0.25％FS

非线性(最佳拟合直线) ±0.76％FS ±0.33％FS ±0.20％FS

迟滞 ±0.20％FS ±0.20％FS ±0.10％FS

温度补偿范围 -7～＋77℃

零点/满程温度偏移 0.05％FS 0.05％FS 0.05％FS

最大静压 100KPa(15PSI)

预热漂移 ±0.1％FS

安装位置 正常为垂直安装（因工厂标定时将传感器垂直放置），其

位置安装时应对零点做必要的微调。

*RSS：非线性、迟滞、非重复性的方和根

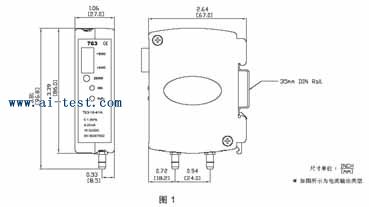

环境和机械参数

工作温度 -18～＋77℃

存放温度 -54～＋85℃

发光管指示 无发光管亮…………………………负向压力过高或未接通电源

绿色发光管亮………………………正常工作

红色/绿色发光管同时燃亮 ………正向压力过高

电气连接 5.0mm间距可插拔欧式接线端子

压力连接 标准为Ф3/16″塔形铜压力接口，Ф8mm塔形铜压力接口可选

另外也可以特制为其它可能的压力连接方式

输出调节 通过顶端调整孔可对零点进行微调

压力介质 空气或其它非导电性气体

壳体 PC+ABS，表面镀镍

重量 198克

安装 35mm DIN导轨安装

电气参数(电压型)

电路 三线(＋EXC,-EXC,OUTPUT)，误接线保护

供电电压 16-32VDC/16-30VAC(其它供电电压可选)

输出 0-5VDC，0-10VDC

输出阻抗 ≤5.0 OHMS

*工厂标定时采用50KΩ负载进行标定，0-5VDC输出可在负载≥5KΩ时工作，0-10VDC输出可在负载≥10KΩ时工作

**零点输出：出厂设定在±25mV(0-5VDC)，±50mV(0-10VDC)

满量程输出：出厂设定在±25mV(0-5VDC)，±50mV(0-10VDC)

注：相对于满量程而言

电气参数(电流型)

电路 两线(＋EXC,-EXC)，误接线保护

输出 4-20mA

双向零点输出 12mA

供电电压 16-32VDC(参见图2，可查出最大环路电阻值)

外部负载 0-800 OHM

*工厂标定时采用250Ω负载，24VDC电源

**零点输出：出厂设定在±0.08mA 满量程输出：出厂设定在±0.08mA 注：相对于满量程而言
