| 厂商名称 | 产品名称 | 产品订货号 | 货期（周） | 产品价格 |
|---|---|---|---|---|
| 美国DWYER | 防爆型波登管式压力开关 | A3130362 | 洽询 | 洽询 |
产品特点

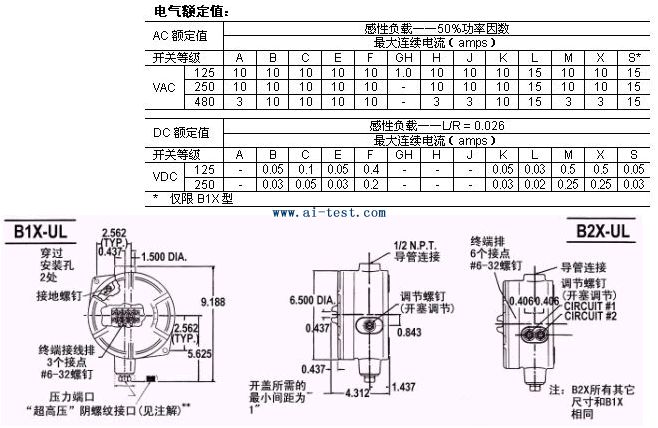

电气特性： 所有型号配有 UL 认证单刀双掷微动开关元件。
电气连接： 通过带盖的接线端子排上的接线螺钉接线，导线穿过 1/2" NPT (B1X) 和 3/4" NPT(B2X) 导管接口。
压力连接： 除非另外注明 ** ，否则是 1/4" NPT 内螺纹。耐压值在 8,000 PSI 以上的型号带有 " 超高压 " 阴螺
纹开口 1/4" O.D. tube 管连接 .
调节说明
顺时针旋转调节螺钉可调至较低的动作点（开关设定点）。
可选变体
1/2" FNPT 压力连接。在订货型号后加 -P2 。
只有 B1X 型可选气密开关元件（无 UL 或 CSA 认证）。如需选用，在开关型号前加 "H" ，将标准电气开关改成 -AA
或 -HH 。如： HB1X-AA12 ， HB1X-HH12 。
这些开关元件可选 UL 认证。如需选用，在开关型号中加入认证代码。如： B1X-A12-UL
接线代码－压力
Circuit#1:共用－紫 ； 常开－蓝 ； 常闭－红
Circuit#2：共用－棕 ； 常闭－橙 ； 常开－黄
电气连接： 通过带盖的接线端子排上的接线螺钉接线，导线穿过 1/2" NPT (B1X) 和 3/4" NPT(B2X) 导管接口。
压力连接： 除非另外注明 ** ，否则是 1/4" NPT 内螺纹。耐压值在 8,000 PSI 以上的型号带有 " 超高压 " 阴螺
纹开口 1/4" O.D. tube 管连接 .
调节说明
顺时针旋转调节螺钉可调至较低的动作点（开关设定点）。
可选变体
1/2" FNPT 压力连接。在订货型号后加 -P2 。
只有 B1X 型可选气密开关元件（无 UL 或 CSA 认证）。如需选用，在开关型号前加 "H" ，将标准电气开关改成 -AA
或 -HH 。如： HB1X-AA12 ， HB1X-HH12 。
这些开关元件可选 UL 认证。如需选用，在开关型号中加入认证代码。如： B1X-A12-UL
接线代码－压力
Circuit#1:共用－紫 ； 常开－蓝 ； 常闭－红
Circuit#2：共用－棕 ； 常闭－橙 ； 常开－黄
技术指标
压力开关－表中所列出的数值单位为 PSI
|
耐压 （测试） |
可调范围 |
近似动作值 （回差） |
接液材质 |
型号 | ||||
|
降压 |
升压 | |||||||
|
Min. |
Max. |
Min. |
Max. |
|||||
|
1800 |
50 |
1180 |
70 |
1200 |
10-20 |
黄铜 |
A3130362 |
A3130368 |
|
1800 |
50 |
1173 |
77 |
1200 |
11-27 |
316 |
A3130363 |
A3130369 |
|
4800 |
160 |
1961 |
199 |
2000 |
16-39 |
316 |
A3130364 |
A3130370 |
|
4800 |
160 |
2170 |
190 |
2200 |
15-30 |
黄铜 |
A3130365 |
A3130371 |
|
7200 |
240 |
3115 |
325 |
3200 |
40-85 |
316 |
A3130366 |
A3130372 |
|
**18000 |
600 |
6650 |
1150 |
7200 |
275-550 |
316 |
A3130367 |
A3130373 |
|
大致发货重量：lbs |
8.5 |
8.5 | ||||||
|
*黄铜代表荧光铜管带SAE 88黄铜插座 | ||||||||
测量特性
物理特性
可选附件
持有证书
备注
产品规格列表
| 产品订货号 | 产品介绍 | 符合标准 | 最小订量 | 价格 | 货期 | 备注 |
| A3130362 | 防爆型波登管式压力开关：单设定点；耐压 （测试）: 1800；可调范围降压Min:50、Max：1180；升压Min：70、Max：1200；近似动作值 （回差）：10-20；接液材质：黄铜；品牌：美国DWYER | 1 | 洽询 | 洽询 | 备注 | |
| A3130363 | 防爆型波登管式压力开关：单设定点；耐压 （测试）: 1800；可调范围降压Min:50、Max：1173；升压Min：77、Max：1200；近似动作值 （回差）：11-27；接液材质：316；品牌：美国DWYER | 1 | 洽询 | 洽询 | 备注 | |
| A3130364 | 防爆型波登管式压力开关：单设定点；耐压 （测试）: 4800；可调范围降压Min:160、Max：1961；升压Min：199、Max：2000；近似动作值 （回差）：16-39；接液材质：316；品牌：美国DWYER | 1 | 洽询 | 洽询 | 备注 | |
| A3130365 | 防爆型波登管式压力开关：单设定点；耐压 （测试）: 4800；可调范围降压Min:160、Max：2170；升压Min：190、Max：2200；近似动作值 （回差）：15-30；接液材质：黄铜；品牌：美国DWYER | 1 | 洽询 | 洽询 | 备注 | |
| A3130366 | 防爆型波登管式压力开关：单设定点；耐压 （测试）: 7200；可调范围降压Min:240、Max：3115；升压Min：325、Max：3200；近似动作值 （回差）：40-85；接液材质：316；品牌：美国DWYER | 1 | 洽询 | 洽询 | 备注 | |
| A3130367 | 防爆型波登管式压力开关：单设定点；耐压 （测试）: **18000；可调范围降压Min:600Max：6650；升压Min：1150、Max：7200；近似动作值 （回差）：275-550；接液材质：316；品牌：美国DWYER | 1 | 洽询 | 洽询 | 备注 | |
| A3130368 | 防爆型波登管式压力开关：双控制点；其他参数和A3130362一样，；品牌：美国DWYER | 1 | 洽询 | 洽询 | 备注 | |
| A3130369 | 防爆型波登管式压力开关：双控制点；其他参数和A3130363一样，；品牌：美国DWYER | 1 | 洽询 | 洽询 | 备注 | |
| A3130370 | 防爆型波登管式压力开关：双控制点；其他参数和A3130364一样，；品牌：美国DWYER | 1 | 洽询 | 洽询 | 备注 | |
| A3130371 | 防爆型波登管式压力开关：双控制点；其他参数和A3130365一样，；品牌：美国DWYER | 1 | 洽询 | 洽询 | 备注 | |
| A3130372 | 防爆型波登管式压力开关：双控制点；其他参数和A3130366一样，；品牌：美国DWYER | 1 | 洽询 | 洽询 | 备注 | |
| A3130373 | 防爆型波登管式压力开关：双控制点；其他参数和A3130367一样，；品牌：美国DWYER | 1 | 洽询 | 洽询 | 备注 |
