| 厂商名称 | 产品名称 | 产品订货号 | 货期（周） | 产品价格 |
|---|---|---|---|---|
| 美国DWYER | 带封装的波登管型压力开关 | A3130346 | 洽询 | 洽询 |
产品特点
电气特性： 所有型号配有 UL 认证单刀双掷微动开关元件。电气额定值（连续感应） 10 amps @ 125 或 250 VAC ，
3 amps @ 480 VAC 。开关弹簧驱动自动复位。

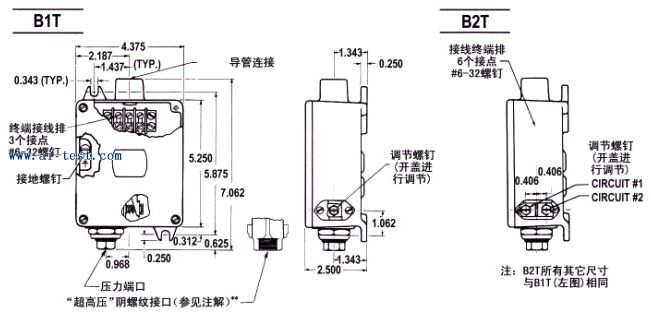

电气连接： 导线穿过 1/2" NPS 导管连接接到带盖的接线端子排上的接线螺钉上。
压力连接： 除非另外注明 ** ，否则是 1/4" NPT 内螺纹。耐压值在 8,000 PSI 以上的型号带有 " 超高压 " 阴螺
纹开口 1/4" O.D. tube 管连接。
调节说明
顺时针旋转调节螺钉可调至较低的动作点（开关设定点）。
接线代码－压力
Circuit#1:共用－紫 ； 常开－蓝 ； 常闭－红
Circuit#2：共用－棕 ； 常闭－橙 ； 常开－黄
3 amps @ 480 VAC 。开关弹簧驱动自动复位。
电气连接： 导线穿过 1/2" NPS 导管连接接到带盖的接线端子排上的接线螺钉上。
压力连接： 除非另外注明 ** ，否则是 1/4" NPT 内螺纹。耐压值在 8,000 PSI 以上的型号带有 " 超高压 " 阴螺
纹开口 1/4" O.D. tube 管连接。
调节说明
顺时针旋转调节螺钉可调至较低的动作点（开关设定点）。
接线代码－压力
Circuit#1:共用－紫 ； 常开－蓝 ； 常闭－红
Circuit#2：共用－棕 ； 常闭－橙 ； 常开－黄
技术指标
压力开关－表中所列出的数值单位为 PSIG
|
耐压 （测试） |
可调范围 |
近似动作值 （回差） |
接液材质 |
型号 | ||||
|
降压 |
升压 | |||||||
|
Min. |
Max. |
Min. |
Max. |
|||||
|
1800 |
50 |
1180 |
70 |
1200 |
10-20 |
黄铜 |
A3130346 |
A3130354 |
|
1800 |
50 |
1173 |
77 |
1200 |
11-27 |
316 |
A3130347 |
A3130355 |
|
4800 |
160 |
3170 |
190 |
3200 |
15-30 |
黄铜 |
A3130348 |
A3130356 |
|
4800 |
160 |
3161 |
199 |
3200 |
16-39 |
316 |
A3130349 |
A3130357 |
|
7200 |
240 |
4715 |
325 |
4800 |
40-85 |
316 |
A3130350 |
A3130358 |
|
**9750 |
325 |
6385 |
440 |
6500 |
54-115 |
316 |
A3130351 |
A3130359 |
|
**18000 |
600 |
11450 |
1150 |
12000 |
275-550 |
316 |
A3130352 |
A3130360 |
|
**24000 |
600 |
17450 |
1150 |
18000 |
275-550 |
316 |
A3130353 |
A3130361 |
|
大致发货重量：lbs |
2.5 |
2.5 | ||||||
|
*黄铜代表荧光铜管带SAE 88黄铜插座 | ||||||||
测量特性
物理特性
可选附件
持有证书
备注
产品规格列表
| 产品订货号 | 产品介绍 | 符合标准 | 最小订量 | 价格 | 货期 | 备注 |
| A3130346 | 带封装的波登管型压力开关：单设定点；耐压 （测试）：1800；可调范围降压Min：50、Max：1180；升压Min：70、Max：1200；近似动作值 （回差）：10-20；接液材质：黄铜；品牌：美国DWYER | 1 | 洽询 | 洽询 | 备注 | |
| A3130347 | 带封装的波登管型压力开关：单设定点；耐压 （测试）：1800；可调范围降压Min：50、Max：1173；升压Min：77、Max：1200；近似动作值 （回差）：11-27 ；接液材质：316；品牌：美国DWYER | 1 | 洽询 | 洽询 | 备注 | |
| A3130348 | 带封装的波登管型压力开关：单设定点；耐压 （测试）：4800；可调范围降压Min：160、Max：3170；升压Min：190、Max：3200；近似动作值 （回差）：15-30 ；接液材质：黄铜；品牌：美国DWYER | 1 | 洽询 | 洽询 | 备注 | |
| A3130349 | 带封装的波登管型压力开关：单设定点；耐压 （测试）：4800；可调范围降压Min：160、Max：3161；升压Min：199、Max：3200；近似动作值 （回差）：16-39；接液材质：316；品牌：美国DWYER | 1 | 洽询 | 洽询 | 备注 | |
| A3130350 | 带封装的波登管型压力开关：单设定点；耐压 （测试）：7200；可调范围降压Min：240、Max：4715；升压Min：325、Max：4800；近似动作值 （回差）：40-85；接液材质：316；品牌：美国DWYER | 1 | 洽询 | 洽询 | 备注 | |
| A3130351 | 带封装的波登管型压力开关：单设定点；耐压 （测试）：**9750；可调范围降压Min：325、Max：6385；升压Min：440、Max：6500；近似动作值 （回差）：54-115；接液材质：316；品牌：美国DWYER | 1 | 洽询 | 洽询 | 备注 | |
| A3130352 | 带封装的波登管型压力开关：单设定点；耐压 （测试）：**18000；可调范围降压Min：600、Max：11450；升压Min：1150、Max：12000；近似动作值 （回差）：275-550；接液材质：316；品牌：美国DWYER | 1 | 洽询 | 洽询 | 备注 | |
| A3130353 | 带封装的波登管型压力开关：单设定点；耐压 （测试）：**24000；可调范围降压Min：600、Max：17450；升压Min：1150、Max：18000；近似动作值 （回差）：275-550；接液材质：316；品牌：美国DWYER | 1 | 洽询 | 洽询 | 备注 | |
| A3130354 | 带封装的波登管型压力开关：双控制点；其他参数和A3130346一样；品牌：美国DWYER | 1 | 洽询 | 洽询 | 备注 | |
| A3130355 | 带封装的波登管型压力开关：双控制点；其他参数和A3130347一样；品牌：美国DWYER | 1 | 洽询 | 洽询 | 备注 | |
| A3130356 | 带封装的波登管型压力开关：双控制点；其他参数和A3130348一样；品牌：美国DWYER | 1 | 洽询 | 洽询 | 备注 | |
| A3130357 | 带封装的波登管型压力开关：双控制点；其他参数和A3130349一样；品牌：美国DWYER | 1 | 洽询 | 洽询 | 备注 | |
| A3130358 | 带封装的波登管型压力开关：双控制点；其他参数和A3130350一样；品牌：美国DWYER | 1 | 洽询 | 洽询 | 备注 | |
| A3130359 | 带封装的波登管型压力开关：双控制点；其他参数和A3130351一样；品牌：美国DWYER | 1 | 洽询 | 洽询 | 备注 | |
| A3130360 | 带封装的波登管型压力开关：双控制点；其他参数和A3130352一样；品牌：美国DWYER | 1 | 洽询 | 洽询 | 备注 | |
| A3130361 | 带封装的波登管型压力开关：双控制点；其他参数和A3130353一样；品牌：美国DWYER | 1 | 洽询 | 洽询 | 备注 |
