图-1 1227型双量程

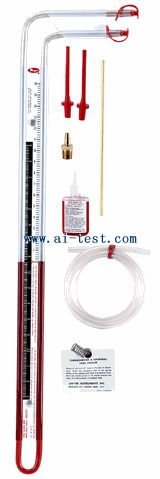

标准附件

不用压力计时使用的两个带止动器的塑料塞子。两个将压力计固定在金属表面上的磁力夹。可弯曲的红色乙烯树酯塑

料导管连接。黄铜末端导管，直径1/4"，长度8"。一个末端导管支撑。黄铜适配器，1/8"螺纹管接塑料导管。一根

41/2英尺聚乙烯塑料导管。一瓶3/4盎司.826 sp. gr.红色计量油。乙烯树酯携带箱。

图-2

将1227系列压力计作为普通U形管压力计，用右管测量高量程压力；或作为倾斜式压力计（如图所示）用底管测量低量

程压力。只需将压力计倾斜，直到流体液位读数为零。无需水准仪。磁力夹可将压力计固定在钢管道表面。

1227系列压力计

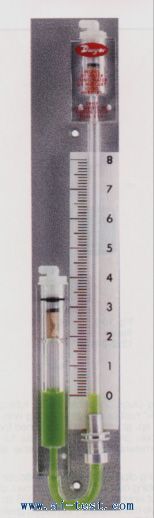

图1所示的压力计是我们已知的最灵活、性能价格比最优的压力计。专为现场安装和服务人员设计。这种牢固、清晰的

压力计可以在两种量程中提供信号和直接读数。作为U形管压力计，它的读数可以在0到16"水柱之间；作为倾斜压力

计，它的读数可在-.20到0，到2.6"水柱之间。1227M（公制）型作为U形管压力计可测0 - 400mm水柱，作为倾斜式压

力计可测-5~0~70mm水柱。使用说明直接印在刻度尺上。

指示管 - 清晰、.400" O.D.、牢固、防碎丁酸酯。压力连接端弯曲，以便在作为倾斜压力计时提供过压保护。另提供

一根41/2' ′ 3/8" 聚乙烯管作为压力源连接。

刻度尺 - 牢固的白色高强度苯乙烯材质，21"长。可作精确的零点调整。

刻度 - 高量程部分1"一个主要刻度，.2"一个小刻度；低量程部分.02"一个刻度（对公制单位的型号而言：高量程部

分50mm一个主要刻度，10mm一个小刻度；低量程部分1mm一个刻度）。丝印白底黑字刻度，易于辨认。丙烯酯涂层保护

刻度。
