产品目录
| 厂商名称 | 产品名称 | 产品订货号 | 货期（周） | 产品价格 |
|---|---|---|---|---|
| 日本HIOKI | 电池测试仪 | AL905757 | 洽询 | 29770 |
产品特点
用于检查高电压电池组/电池单元的生产线
大型（低电阻）电池单元检查
多种接口可用于高速自动化产线中
※ 判断合格的标准值需要用户根据电池种类进行输入。
测量线为非标配产品。需要的话，请购买选件。
具备EXT I/O的公头连接器（系统侧）供使用。
技术指标
|
AL905757/AL905758 |
AL905759/AL905760 | |
|
最大输入电压 |
额定输入电压：DC±300V；对地间最大额定电压：DC 300V |
额定输入电压：DC±60V；对地间最大额定电压：DC 70V |
|
电阻测量量程 |
3mΩ (最大显示3.1000mΩ，分辨率0.1μΩ)～3000Ω量程 (最大显示3100.0Ω，分辨率100mΩ)，7档切换 | |
|
电压测量量程 |
DC 6V（分辨率10μV)～ DC 300V (分辨率1mV)，3档切换 |
DC 6V (分辨率10μV)～ DC 60V (分辨率 100μV)，2档切换 |
|
测量精度：±0.01%rdg. ±3dgt.（EX.FAST时加上±3dgt.，FAST/MEDIUM时加上±2dgt.） | ||
|
显示 |
电阻31000，电压600000，LED | |
|
采样时间 |
EX.FAST：4ms，FAST：12ms，MEDIUM：35ms，SLOW：150ms | |
|
整体测量时间 |
响应时间+采样时间（电阻/电压都约10ms的响应时间为参考值，根据被测物的不同而不同） | |
|
比较功能 |
判断：Hi/IN/Lo（电阻、电压分别判断），综合判断（PASS/FAIL，电阻判断结果和电压判断结果的AND运算），画面显示，蜂鸣，外部I/O输入（开路集电极，35V，最大DC 50mA） | |
|
模拟输出 |
仅BT3563-01、BT3562-01机型 电阻测量值（显示值DC 0V～3.1V） | |
|
接口 |
EXT I/O、RS-232C、打印机（通过RS-232C）、GP-IB（仅AL905758/AL905760） | |
|
体积和重量 |
215W×80H×295Dmm，2.4kg | |
|
附件 |
电源线×1 | |
测量特性
|
| |||
|
|
AL905761 |
针型测试线 |

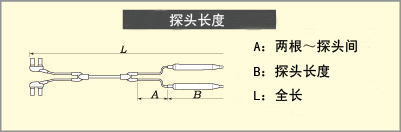

A：300mm；B：172mm；L：1400mm；用于测量高电压电池，最大DC 600V，仅适用于BT3563和BT3562 |
|
|
A903216 |
夹型测试线 |
A：130mm；B：83mm；L：1100mm；DC 70V |
|
|
A903205 |
4端子测试线 |
A：280mm；B：118mm；L：1360mm；DC 60V |
|
|
A903209 |
大直径夹型测试线 |
A：300mm；B：116mm；L：1360mm；DC 50V |
|
|
A903214 |
针型测试线 |
A：260mm；B：140mm；L：850mm；DC 70V；针对小电极测量的直径1.8mm的单轴伸缩 |
|
|
A903215 |
针型测试线 |
A：260mm；B：138mm；L：850mm；DC 70V；针对基板上小孔和微小对象测量，0.2mm平行测量的针型 |
|
|
A903256 |
调零板 |
仅适用于L2100 |
|
|
A805682 |
RS-232C连接线 |
9针-9针/交叉，1.8m长 |
|
|
A805683 |
S-232C连接线 |
9针-25针/交叉，1.8m长 |
|
|
A903162 |
GP-IB连接线 |
2m长 |
物理特性
可选附件
持有证书
备注
产品规格列表
| 产品订货号 | 产品介绍 | 符合标准 | 最小订量 | 价格 | 货期 | 备注 |
| AL905757 | 电池测试仪：最大输入电压：额定输入电压：DC±300V；对地间最大额定电压：DC 300V；电阻测量量程：3mΩ (最大显示3.1000mΩ，分辨率0.1μΩ)～3000Ω量程 (最大显示3100.0Ω，分辨率100mΩ)，7档切换；测量精度：±0.5% rdg. ±5 dgt. (30mΩ～3000Ω量程EX.FAST时加上±3 dgt.，FAST/MEDIUM时加上±2 dgt.)；±0.5% rdg. ±10 dgt. (3mΩ量程，EX.FAST时加上±30 dgt.，FAST时加上±10 dgt.,MEDIUM时加上±5 dgt.)；测量源频率：1 kHz ±0.2 Hz，测试电流：100 mA (3mΩ量程) ～10 μA (3000Ω量程)，开路端口电压： 25 V peak (3/30mΩ量程)， 7 V peak (300mΩ量程)，4V peak (3Ω ～3000Ω量程)；电压测量量程：DC 6V（分辨率10μV)～ DC 300V (分辨率1mV)，3档切换；测量精度：±0.01%rdg. ±3dgt.（EX.FAST时加上±3dgt.，FAST/MEDIUM时加上±2dgt.）；显示：电阻31000，电压600000，LED；采样时间：EX.FAST：4ms，FAST：12ms，MEDIUM：35ms，SLOW：150ms；※显示值为最快时，根据测量项目、电压频率的不同而不同；整体测量时间：响应时间+采样时间（电阻/电压都约10ms的响应时间为参考值，根据被测物的不同而不同）；比较功能：判断：Hi/IN/Lo（电阻、电压分别判断），综合判断（PASS/FAIL，电阻判断结果和电压判断结果的AND运算），画面显示，蜂鸣，外部I/O输入（开路集电极，35V，最大DC 50mA）；模拟输出：仅BT3563-01、BT3562-01机型 电阻测量值（显示值DC 0V～3.1V）；接口：EXT I/O、RS-232C、打印机（通过RS-232C）；体积和重量：215W×80H×295Dmm，2.4kg；附件：电源线×1；品牌：日本HIOKI | 1 | 29770 | 洽询 | 备注 | |
| AL905758 | 电池测试仪：接口： EXT I/O、RS-232C、打印机（通过RS-232C）、GP-IB；其他参数和AL905757一样，；品牌：日本HIOKI | 1 | 32660 | 洽询 | 备注 | |
| AL905759 | 电池测试仪：最大输入电压：额定输入电压：DC±60V；对地间最大额定电压：DC 70V；电阻测量量程：3mΩ (最大显示3.1000mΩ，分辨率0.1μΩ)～3000Ω量程 (最大显示3100.0Ω，分辨率100mΩ)，7档切换；测量精度：±0.5% rdg. ±5 dgt. (30mΩ～3000Ω量程EX.FAST时加上±3 dgt.，FAST/MEDIUM时加上±2 dgt.)；±0.5% rdg. ±10 dgt. (3mΩ量程，EX.FAST时加上±30 dgt.，FAST时加上±10 dgt.,MEDIUM时加上±5 dgt.)；测量源频率：1 kHz ±0.2 Hz，测试电流：100 mA (3mΩ量程) ～10 μA (3000Ω量程)，开路端口电压： 25 V peak (3/30mΩ量程)， 7 V peak (300mΩ量程)，4V peak (3Ω ～3000Ω量程)；电压测量量程：DC 6V (分辨率10μV)～ DC 60V (分辨率 100μV)，2档切换；测量精度：±0.01%rdg. ±3dgt.（EX.FAST时加上±3dgt.，FAST/MEDIUM时加上±2dgt.）；显示：电阻31000，电压600000，LED；采样时间：EX.FAST：4ms，FAST：12ms，MEDIUM：35ms，SLOW：150ms；※显示值为最快时，根据测量项目、电压频率的不同而不同；整体测量时间：响应时间+采样时间（电阻/电压都约10ms的响应时间为参考值，根据被测物的不同而不同）；比较功能：判断：Hi/IN/Lo（电阻、电压分别判断），综合判断（PASS/FAIL，电阻判断结果和电压判断结果的AND运算），画面显示，蜂鸣，外部I/O输入（开路集电极，35V，最大DC 50mA）；模拟输出：仅BT3563-01、BT3562-01机型 电阻测量值（显示值DC 0V～3.1V）；接口：EXT I/O、RS-232C、打印机（通过RS-232C）；体积和重量：215W×80H×295Dmm，2.4kg；附件：电源线×1；品牌：日本HIOKI | 1 | 24620 | 洽询 | 备注 | |
| AL905760 | 电池测试仪：接口： EXT I/O、RS-232C、打印机（通过RS-232C）、GP-IB；其他参数和AL905759一样，；品牌：日本HIOKI | 1 | 27450 | 洽询 | 备注 | |
| AL905761 | 针型测试线：A：300mm；B：172mm；L：1400mm；用于测量高电压电池，最大DC 600V，仅适用于BT3563和BT3562；品牌：日本HIOKI | 1 | 3350 | 洽询 | 备注 | |
| A903214 | 针型测试线：A：260mm；B：140mm；L：850mm；DC 70V；针对小电极测量的直径1.8mm的单轴伸缩；品牌：日本HIOKI | 1 | 2810 | 洽询 | 备注 | |
| A903215 | 针型测试线：A：260mm；B：138mm；L：850mm；DC 70V；针对基板上小孔和微小对象测量，0.2mm平行测量的针型；品牌：日本HIOKI | 1 | 3960 | 洽询 | 备注 |
