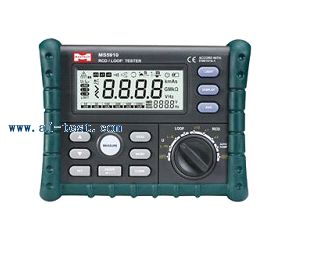

手持式RCD漏电保护器各项性能测试与分析的专用仪器

Vc/Re档位：接触电压和接地电阻测试，用于分析地线是否接地良好

tRCD/Vc档位：RCD漏电保护器跳断时间的测试和接触电压测试

I◢tRCD/Vc档位：倾斜波电流方式（40％－140％I△N）测试RCD跳断电流、跳断时间及接触电

压测试

Auto自动测试档位：以0.5/1/2/5倍的I△N方式自动进行测试与分析，并告知RCD漏电保护器是否

合格

电流类型选择：正弦波、半正弦波和直流

相位选择功能：00和1800

漏电电流乘积选择：0.5、1、2、5倍（更加准确判断RCD漏电保护器的性能）

漏电保护器温度过高提示功能

电源电压测试功能

100个测量数据存储和删除功能

自动判断插座是否接错

测量数据可通过IR/RS232接口传输至电脑进行存储、分析、打印等（选配件）

自动关机功能（10分钟不操作后）

产品符合标准：IEC61010/EN61010/DINVDE0411/IEC61557/EN61557/DINVDE0413

产品防污染等级：2级

产品保护等级：IP50

标准配置：

主机1台

1条3线测试线

1个带电源插头的测试线

1个鳄鱼夹

3个测试探头

6节1.5V电池，IEC LR6（AA）

1个橡胶安全保护套

1个仪器包

英文使用手册和中文简要操作手册

选配件：

IR/RS232接口软件及电缆附件

显示	3位半液晶数字显示 1999
最大输入电压	230V/240V +10％-15％
供电	6×1.5V电池，LR6
功耗	最大15mA/0.1W
电池寿命	约2年
保险丝	M 1.0A/250V，5×20mm
可保存数据	100个
尺寸（长×宽×高）	235×105×70mm
重量	约650克（包括电池）
接触电压测量Vc
测量条件	40％I△N
测量时间	最大2000ms，超过限值，立即切断
测量范围	0.6…70V （I△N100，300，500，1000mA） 1.0…70V （I△N10，30mA）
分辨率	0.1V（I△N100，300，500，1000mA）
精度	-0％…+10％/+6Digits
接触电压限值预设	25V/50V（25V用于医疗或农村）
接地电阻测量RE
测量条件	40％I△N
测量时间	最大2000ms，超过限值，立即切断
测量范围	1…1999Ω（I△N100，300，500，1000mA） 0.01…1.99Ω（I△N10，30mA）
分辨率	1Ω（I△N100，300，500，1000mA） 0.01Ω（I△N10，30mA）
精度	±10％/±10Digits（I△N100，300，500，1000mA） ±10％/±20Digits（I△N10，30mA）
跳断时间测量tRCD
电流范围	I△N10，30，100，300，500，1000mA标准 100，300，500，1000mA延时
测试电流	I△N×0.5/×1/×2/×5
相位	0°/180°
测试电流精度	10％
跳断时间/分辨率	2…1999ms/1ms
精度	±（2％+2Digits）
接触电压限值预设	25V/50V
跳断电流测量
电流范围	10，30，100，300，500，1000mA
测试电流	40％×I△N…140％×I△N，AC 10％×I△N…140％×I△N，DC
相位	0°/180°
显示	10％I△N…140％I△N
分辨率	10％I△N
精度	±10％I△N
跳断时间/分辨率	2…1999ms/1ms
精度	±（2％+2Digits）
电压显示	0…50V
分辨率	0.1V 在100，300，500，1000mA 1V 在10，30 mA
精度	-0％…+10％/+6Digits
自动功能
测量范围	10，30，100，300，500，1000mA标准 100，300，500，1000mA延时
测试电流	0.5×I△N，1×I△N，2×I△N，5×I△N
相位	0°/180°
显示	POS/Err（合格或不合格）
接触电压限值预设	25V/50V
电源电压范围
测量范围	3…300V AC
精度	±（3％+3Digits）
频率范围	50/60Hz/±10％
内部电阻	300kΩ
过压保护	400V AC/DC
