一、功 能：

电动立式机台是专为HF系列和NK系列推拉力计配套用的推拉负荷试验台。本产品采用双立杆结构，具有稳定性好，适用范围

广，使用方便等优点，并具有无级调速，手动（点动）、自动控制切换功能。适用于橡胶塑料、轻工纺织、建筑门窗、复合

材料、电线电缆、汽车配件、动力机械、科研机构等行业的推拉负荷、插拔力、破坏试验等测试。

二、特 点：

1、电动加载，无级调速，齿轮传动；

2、结构紧凑，传动平稳；

3、操作简单，并可结合各种夹具使用。

最大负载：分别为10000、20000、30000N；

有效行程: 1000mm；

测试速度：0～240 mm/min；

工作电压：220V；

外形尺寸（mm）:640x400x2400；

净 重：88kg。

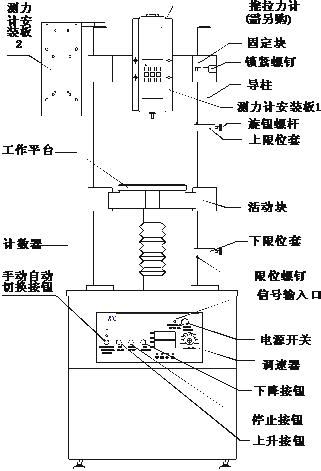

五、测力计安装方法:

1、传感器内置式：将4-M6螺丝穿入固定块4-φ6.2孔中，在螺纹方向各套入1个垫圈，并与测力计安装板1上4-M6螺纹旋紧，

测力计安装板1上，测力计安装孔分为两组,分别为30x145、40x90。用户可根据自己的需要确定；

2、传感器外置式：先将计安装板1卸下，再将2-M8螺丝穿入固定块2-φ8.5孔中，使外置传感器连接块与固定块连接牢固，

将M12螺母穿入连接杆通孔内并与传感器连接牢固即可，控制系统可安装在测力计安装板2上。

六、测力计高度调整：

测试台固定块两侧各有一颗锁紧镙钉，首先将锁紧镙钉松开，后将固定块向上或向下移动到所需要的高度后，再将锁紧螺钉

锁紧即可。

七、行程调整:

导柱上有两颗行程限位螺钉（注：限位螺钉禁止拆卸），限位套只允许在行程范围内行动，根据用户测量所需调节限位套位

置，来达到使用目的。

八、控制面板使用方法:

1、电源开关：当按下按钮时,接通电源,再次按下,电源断开；

2、调速器：控制活动块的移动速度在调节范围0～240mm/min内，用户可根据各自的要求，选择适当的移动速度；

3、升（UP）键：使工作平台向上运动；

4、停止（STOP）键：使工作平台停止运动；

5、降（DOWN）键：使工作平台向下运动；

6、手动/自动切换键：A、当按键切换到手动时，如要使工作平台运动，则需按住升（UP）键或按住降（DOWN）键不放，当

松开升（UP）键或降（DOWN）键则运动停止；B、当按键切换到自动时，如要使工作平台运动，则直接按下升（UP）或降

（DOWN）键即可连续做往返运动，按停止（STOP）键则为动动停止；

7、计数器使用方法：计数器上有两行数字显示屏，上方为记录试验次数（也就是实时测量次数），下方为预置按钮，共4

个，从左至右分别为个、十、百、千，表示预设置可设在0~9999的范围内（预设置是任意设置）。如：用户对某一产品进行

连续测试，测试次数为9999， 需分别在4个按钮上调节，调至显示为9999，再按手动/自动按钮，即可进行测试9999次，运

行9999次后自动停止，如需再次测试，按停止按钮即可。

九、注意事项:

设备供电电源必须有地线(接地电阻必须≤4欧姆)。

十、保修:

在检测时,微动开关在10万次以内保修,超出使用次数,以上配件收取成本费.
