| 厂商名称 | 产品名称 | 产品订货号 | 货期（周） | 产品价格 |
|---|---|---|---|---|
| 美国GENTEC | 单侧式气体汇流排 | AM1600727 | 洽询 | 洽询 |
产品特点
单侧式气体汇流排，专为单一气源的使用而设计，可以作为主要的供气源或其它气源（如液态槽罐气源）的备用系统
而得到广泛应用。
开放式结构设计
分为左侧式气体汇流排，右侧式气体汇流排
管路系统采用银焊，可有效防止泄漏
管路端部采用盲塞，可满足扩展需要
系统设有气体过滤装置，可有效过滤气体中的尘埃
预留压力开关接口
整个系统经耐压测试，安全可靠
可靠墙安装或水平安装
2.标准配置
高压软管采用36" (914mm) 金属软管或36" (914mm) 紫铜管
乙炔、丙烷气体汇流排在输出端配置回火防止器(FA30PF)
二氧化碳气体汇流排配置155CG电加热减压器，该汇流排不可使用虹吸式钢瓶
采用155M-A系列超大流量减压器
技术指标
|
订货号 |
适用气体 |
最高输入压力 |
输出压力 |
最大输出压力 |
出气连接 |
高压软管规格说明 |
|
AM1600727 |
氧气 O2 |
15 |
0.07~1.4 |
100 |
3/4" Union (螺纹: Rc 3/4) |
36" 金属软管配防逆阀, G5/8"-RH (F) |
|
AM1600728 |
乙炔 C2H2 |
3 |
0.01~0.1 |
20 |
3/4" Union (螺纹: Rc 3/4) |
36" 金属软管配回火防止器, 接瓶架 |
|
AM1600729 |
丙烷 C3H8 |
3 |
0.03~0.85 |
30 |
3/4" Union (螺纹: Rc 3/4) |
36" 金属软管配防逆阀, M22-1.5LH (M) |
|
AM1600730 |
二氧化碳 CO2 |
15 |
0.03~0.85 |
60 |
3/4" Union (螺纹: Rc 3/4) |
36" 金属软管配防逆阀, G5/8"-RH (F) |
|
AM1600731 |
氩气、氦气、氮气 Ar,He,N2 |
15 |
0.07~1.4 |
100 |
3/4" Union (螺纹: Rc 3/4) |
36" 金属软管配防逆阀, G5/8"-RH (F) |
|
AM1600732 |
空气 Air |
15 |
0.07~1.4 |
100 |
3/4" Union (螺纹: Rc 3/5) |
36" 金属软管配防逆阀, G5/8"-RH (F) |
|
AM1600733 |
氢气 H2 |
15 |
0.07~1.4 |
300 |
3/4" Union (螺纹: Rc 3/4) |
36" 紫软管配防 |
测量特性
|
52 |
1 |
2 |
X |
- |
3 |
R |
- |
1 |
|
单侧式系列号Series |
布局编号 |
钢瓶间距 |
适用气体 |
- |
钢瓶数量 |
汇流管延伸方向 |
- |
安装方式 |
|
|
1: 标准直线型 |
1: 5" (127 mm) |
X: 氧气 O2 |
|
1: 1 瓶 |
L: 左侧汇流管 |
|
1: 靠墙安装 （常规） |
|
2: L型 |
2: 10" (254 mm) |
Y: 乙炔 C2H2 |
|
2: 2 瓶 |
R: 右侧汇流管 |
|
2: 水平安装 | |
|
3: --- |
3: 13" (330 mm) |
F: 丙烷 C3H8 |
|
以此类推 |
|
|
| |
|
4: 双边直线型 |
4: 18" (457 mm) |
C: 二氧化碳 CO2 |
|
|
|
|
| |
|
5: 特殊型 |
|
IN:氩气 Ar、氦气He、氮气 N2 |
|
|
|
|
| |
|
|
|
Q: 空气 Air |
|
|
|
|
| |
|
|
|
|
H: 氢气 H2 |
|
|
|
|
|

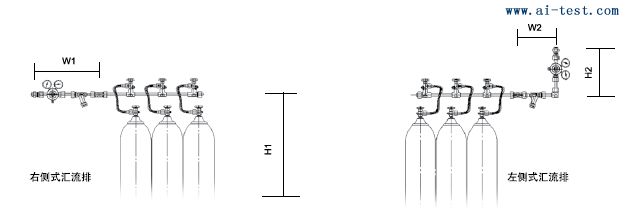

物理特性
|
适用气体 |
W1 (mm) |
H1 (mm) |
W2 (mm) |
H2 (mm) |
|
氧气、空气、氩气、氦气、氮气 O2, Air, Ar, He, N2 |
534 |
1400 |
313 |
372 |
|
乙炔、丙烷 C2H2, C3H8 |
708 |
1300 |
313 |
546 |
|
二氧化碳 CO2 |
698 |
1400 |
477 |
372 |
可选附件
持有证书
备注
产品规格列表
| 产品订货号 | 产品介绍 | 符合标准 | 最小订量 | 价格 | 货期 | 备注 |
| AM1600727 | 单侧式气体汇流排：适用气体：氧气；最高输入压力(MPa)：15；输出压力(MPa)： 0.07~1.4；最大输出压力(m3/h)：100；出气连接：3/4" Union (螺纹: Rc 3/4)；高压软管规格说明：36" 金属软管配防逆阀, G5/8"-RH (F)；品牌：美国GENTEC | 1台 | 洽询 | 洽询 | 备注 | |
| AM1600728 | 单侧式气体汇流排：适用气体：乙炔；最高输入压力(MPa)：3；输出压力(MPa)： 0.01~0.1；最大输出压力(m3/h)：20；出气连接：3/4" Union (螺纹: Rc 3/4)；高压软管规格说明：36" 金属软管配回火防止器, 接瓶架；品牌：美国GENTEC | 1台 | 洽询 | 洽询 | 备注 | |
| AM1600729 | 单侧式气体汇流排：适用气体：丙烷；最高输入压力(MPa)：3；输出压力(MPa)： 0.03~0.85；最大输出压力(m3/h)：30；出气连接：3/4" Union (螺纹: Rc 3/4)；高压软管规格说明：36" 金属软管配防逆阀, M22-1.5LH (M)；品牌：美国GENTEC | 1台 | 洽询 | 洽询 | 备注 | |
| AM1600730 | 单侧式气体汇流排：适用气体：二氧化碳；最高输入压力(MPa)：15；输出压力(MPa)： 0.03~0.85；最大输出压力(m3/h)：60；出气连接：3/4" Union (螺纹: Rc 3/4)；高压软管规格说明： 36" 金属软管配防逆阀, G5/8"-RH (F)；品牌：美国GENTEC | 1台 | 洽询 | 洽询 | 备注 | |
| AM1600731 | 单侧式气体汇流排：适用气体：氩气、氦气、氮气；最高输入压力(MPa)：15；输出压力(MPa)：0.07~1.4；最大输出压力(m3/h)：100；出气连接：3/4" Union (螺纹: Rc 3/4)；高压软管规格说明： 36" 金属软管配防逆阀, G5/8"-RH (F)；品牌：美国GENTEC | 1台 | 洽询 | 洽询 | 备注 | |
| AM1600732 | 单侧式气体汇流排：适用气体：空气；最高输入压力(MPa)：15；输出压力(MPa)：0.07~1.4；最大输出压力(m3/h)：100；出气连接：3/4" Union (螺纹: Rc 3/4)；高压软管规格说明： 36" 金属软管配防逆阀, G5/8"-RH (F)；品牌：美国GENTEC | 1台 | 洽询 | 洽询 | 备注 | |
| AM1600733 | 单侧式气体汇流排：适用气体：氢气；最高输入压力(MPa)：15；输出压力(MPa)：0.07~1.4；最大输出压力(m3/h)：300；出气连接：3/4" Union (螺纹: Rc 3/4)；高压软管规格说明： 36" 紫软管配防品牌：美国GENTEC | 1台 | 洽询 | 洽询 | 备注 |
